ホンダ フュージョン 駆動系の交換手順
![ホンダフュージョン外観](https://www.nihon-auto.com/wp-content/uploads/2014/11/Fusion-overview-640x426.jpg)
サイドモールを外します
![サイドモールリアの2本のプラスネジを外す](https://www.nihon-auto.com/wp-content/uploads/2014/11/Screw-two-of-fusion-side-molding-640x426.jpg)
サイドモールを固定しているリア部分の2本のプラスネジをはずします。
サイドモール中央付近の2本のプラスネジを外します
![サイドモール中央付近の2本のプラスネジを外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/Screw-two-before-fusion-side-Mall-640x426.jpg)
サイドモール左先端の突起を手前に引いて外します
![サイドモール左先端の突起を手前に引いて外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-pull-the-Fusion-side-molding-640x426.jpg)
サイドモールを下方向に引っ張り外します
![サイドモールを下方向に引っ張り外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-remove-the-fusion-side-molding-640x426.jpg)
エアクリーナーボックス下の10mmのボルト1本を外します
![エアクリーナーボックス下の10mmのボルト1本を外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-remove-the-fusion-side-air-cleaner-box-under-the-bolt-640x426.jpg)
ケースカバーのボルトとプラスネジを外します
![ケースカバーのボルトとプラスネジを外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-remove-the-fusion-drive-cover-bolts-640x426.jpg)
8mmのボルト2本、10mmのボルト3本、バンドのプラスネジ1本を緩めます。
ケースカバーが外れました
![ケースカバーが外れました](https://www.nihon-auto.com/wp-content/uploads/2014/11/Fusion-drive-cover-was-off-640x426.jpg)
インパクトレンチで19mmのプーリーのナットを外します
![インパクトレンチで19mmのプーリーのナットを外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-remove-the-fusion-pulley-640x426.jpg)
クラッチの14mmのナットを外します
![クラッチの17mmのナットを外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-remove-the-fusion-clutch-640x426.jpg)
駆動系が外れました
![プーリー、クラッチ、ベルトが外れました](https://www.nihon-auto.com/wp-content/uploads/2014/11/Fusion-drive-system-parts-everything-was-out-640x426.jpg)
ケース内をパーツクリーナーで洗浄し、オイル漏れがないかチェックします。
プーリーケースの7mmのボルト3本を外します
![プーリーケースの7mmのボルト3本を外します](https://www.nihon-auto.com/wp-content/uploads/2014/11/I-remove-the-8-mm-bolt-of-fusion-pulley-cover-640x426.jpg)

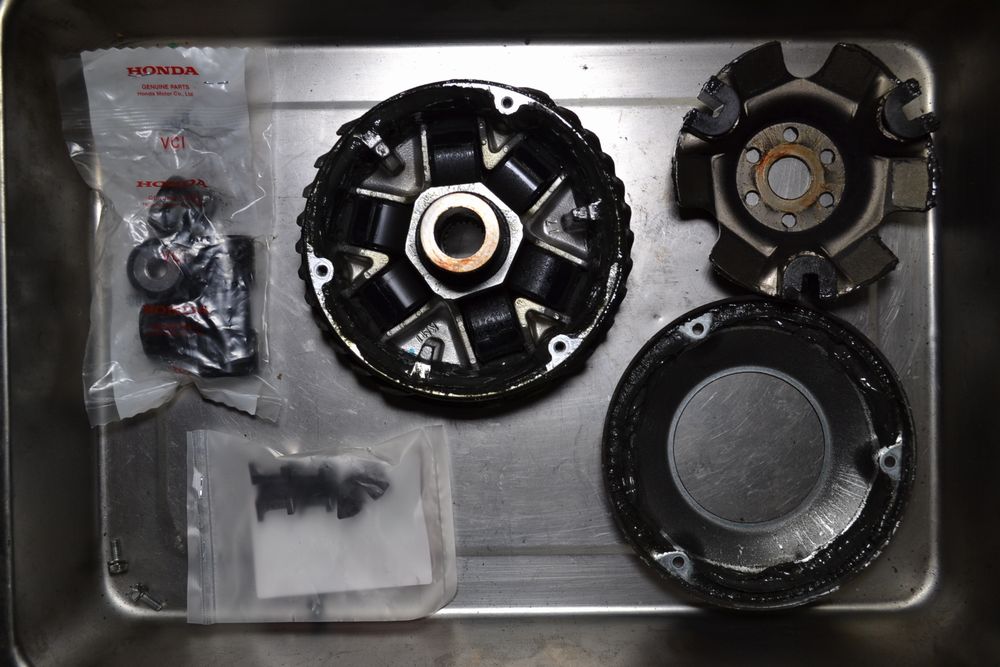

ウェイトローラーとスライドピースを交換します
![ウェイトローラーとスライドピースを交換します](https://www.nihon-auto.com/wp-content/uploads/2014/11/Fusion-new-weight-roller-and-slide-piece-640x426.jpg)
モリブテングリスを注入します
![新しいモリブテングリスを注入します](https://www.nihon-auto.com/wp-content/uploads/2014/11/And-applying-the-grease-to-fusion-weight-roller-640x426.jpg)
ドライブベルトを交換します
![新しいモリブテングリスを注入します](https://www.nihon-auto.com/wp-content/uploads/2014/11/Fusion-new-drive-belt-640x426.jpg)
クラッチを手で広げてドライブベルトを入れます
![クラッチを手で広げてドライブベルトを入れます](https://www.nihon-auto.com/wp-content/uploads/2014/11/Put-the-drive-belt-with-open-fusion-clutch-640x426.jpg)
クラッチの間を時計周りに回しながら広げてドライブベルトをはめます。かなりの握力が必要なので、できれば二人でしたほうが良いでしょう。
